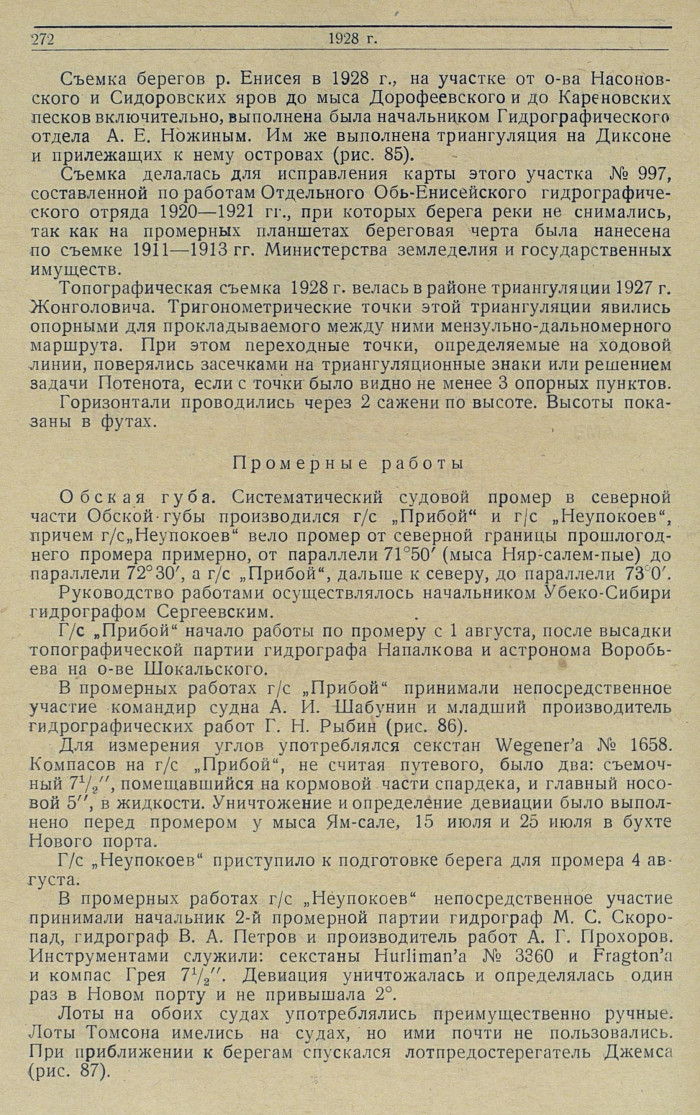

Промерные работыОбская губа. Систематический судовой промер в северной части Обской губы производился г/с „Прибой" и г/с „Неупокоев", причем г/с „Неупокоев" вело промер от северной границы прошлогоднего промера примерно, от параллели 71°50' (мыса Няр-салем-пые) до параллели 72°30', а г/с „Прибой", дальше к северу, до параллели 73 0'.
Руководство работами осуществлялось начальником Убеко-Сибири гидрографом Сергеевским.
Г/с „Прибой" начало работы по промеру с 1 августа, после высадки топографической партии гидрографа Напалкова и астронома Воробьева на о-ве Шокальского.

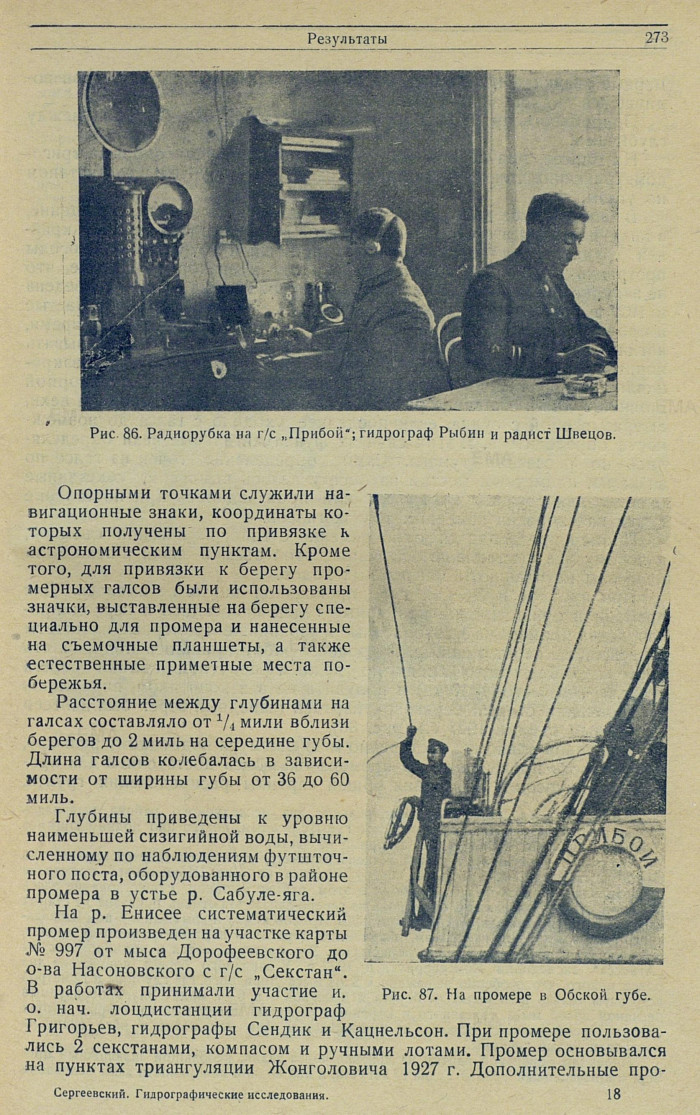

В промерных работах г/с „Прибой" принимали непосредственное участие командир судна А. И. Шабунин и младший производитель гидрографических работ Г. Н. Рыбин (рис. 86).
Для измерения углов употреблялся секстан Wegener'a № 1658. Компасов на г/с „Прибой", не считая путевого, было два: съемочный 71/2", помещавшийся на кормовой части спардека, и главный носовой 5", в жидкости. Уничтожение и определение девиации было выполнено перед промером у мыса Ям-сале, 15 июля и 25 июля в бухте Нового порта.
Г/с „Неупокоев" приступило к подготовке берега для промера 4 августа.
В промерных работах г/с „Неупокоев" непосредственное участие принимали начальник 2-й промерной партии гидрограф М. С. Скоропад, гидрограф В. А. Петров и производитель работ А. Г. Прохоров. Инструментами служили: секстаны Hurliman’a № 3360 и Fragton’a и компас Грея 7 1/2". Девиация уничтожалась и определялась один раз в Новом порту и не превышала 2°.
Лоты на обоих судах употреблялись преимущественно ручные. Лоты Томсона имелись на судах, но ими почти не пользовались. При приближении к берегам спускался лотпредостерегатель Джемса (рис. 87).
[272]
Опорными точками служили навигационные знаки, координаты которых получены по привязке к астрономическим пунктам. Кроме того, для привязки к берегу промерных галсов были использованы значки, выставленные на берегу специально для промера и нанесенные на съемочные планшеты, а также естественные приметные места побережья.
Расстояние между глубинами на галсах составляло от 1/4, мили вблизи берегов до 2 миль на середине губы.
Длина галсов колебалась в зависимости от ширины губы от 36 до 60 миль.
Глубины приведены к уровню наименьшей сизигийной воды, вычисленному по наблюдениям футшточного поста, оборудованного в районе промера в устье р. Сабуле-яга.
На р. Енисее систематический промер произведен на участке карты № 997 от мыса Дорофеевского до о-ва Насоновского с г/с „Секстан".
В работах принимали участие и. о. нач. лоцдистанции гидрограф Григорьев, гидрографы Сендик и Кацнельсон. При промере пользовались 2 секстанами, компасом и ручными лотами. Промер основывался на пунктах триангуляции Жонголовича 1927 г. Дополнительные про-
[273]

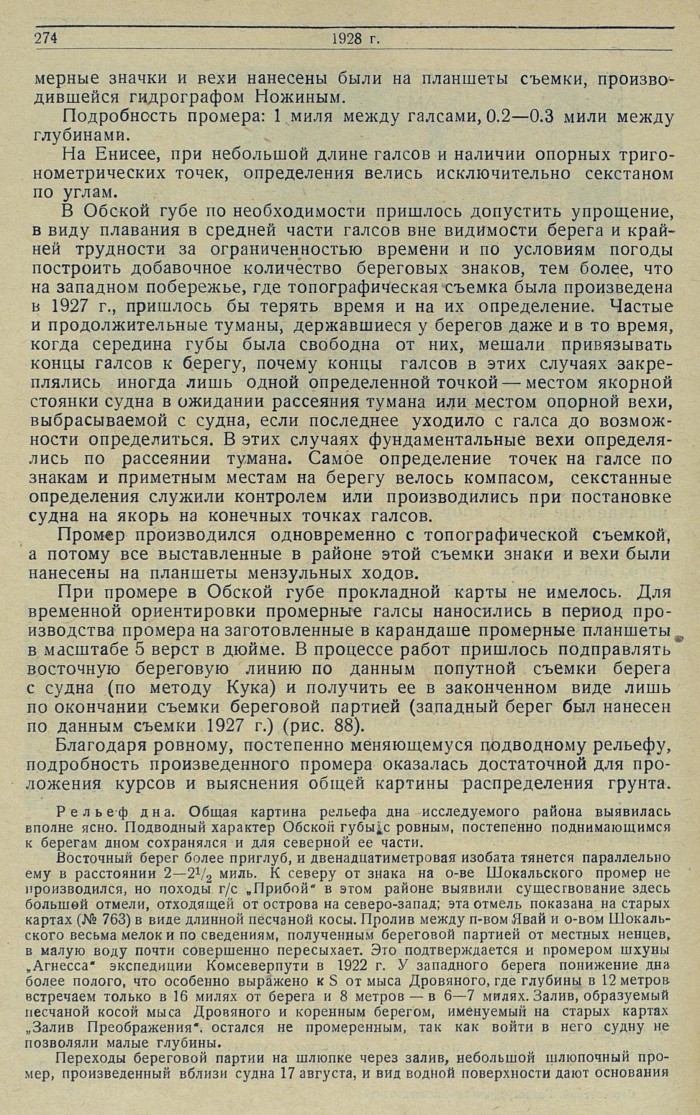

мерные значки и вехи нанесены были на планшеты съемки, производившейся гидрографом Ножиным.
Подробность промера: 1 миля между галсами, 0.2—0.3 мили между глубинами.
На Енисее, при небольшой длине галсов и наличии опорных тригонометрических точек, определения велись исключительно секстаном по углам.
В Обской губе по необходимости пришлось допустить упрощение, в виду плавания в средней части галсов вне видимости берега и крайней трудности за ограниченностью времени и по условиям погоды построить добавочное количество береговых знаков, тем более, что на западном побережье, где топографическая съемка была произведена в 1927 г., пришлось бы терять время и на их определение. Частые и продолжительные туманы, державшиеся у берегов даже и в то время, когда середина губы была свободна от них, мешали привязывать концы галсов к берегу, почему концы галсов в этих случаях закреплялись иногда лишь одной определенной точкой — местом якорной стоянки судна в ожидании рассеяния тумана или местом опорной вехи, выбрасываемой с судна, если последнее уходило с галса до возможности определиться. В этих случаях фундаментальные вехи определялись по рассеянии тумана. Самое определение точек на галсе по знакам и приметным местам на берегу велось компасом, секстанные определения служили контролем или производились при постановке судна на якорь на конечных точках галсов.
Промер производился одновременно с топографической съемкой, а потому все выставленные в районе этой съемки знаки и вехи были нанесены на планшеты мензульных ходов.
При промере в Обской губе прокладной карты не имелось. Для временной ориентировки промерные галсы наносились в период производства промера на заготовленные в карандаше промерные планшеты в масштабе 5 верст в дюйме. В процессе работ пришлось подправлять восточную береговую линию по данным попутной съемки берега с судна (по методу Кука) и получить ее в законченном виде лишь по окончании съемки береговой партией (западный берег был нанесен по данным съемки 1927 г.) (рис. 88).
Благодаря ровному, постепенно меняющемуся подводному рельефу, подробность произведенного промера оказалась достаточной для проложения курсов и выяснения общей картины распределения грунта.
Рельеф дна. Общая картина рельефа дна исследуемого района выявилась вполне ясно. Подводный характер Обской губы с ровным, постепенно поднимающимся к берегам дном сохранялся и для северной ее части.
Восточный берег более приглуб, и двенадцатиметровая изобата тянется параллельно ему в расстоянии 2—2 1/2 миль. К северу от знака на о-ве Шокальского промер не производился, но походы г/с "Прибой" в этом районе выявили существование здесь большой отмели, отходящей от острова на северо-запад; эта отмель показана на старых картах (№ 763) в виде длинной песчаной косы. Пролив между п-вом Явай и о-вом Шокальского весьма мелок и по сведениям, полученным береговой партией от местных ненцев, в малую воду почти совершенно пересыхает. Это подтверждается и промером шхуны "Агнесса" экспедиции Комсеверпути в 1922 г. У западного берега понижение дна более полого, что особенно выражено к S от мыса Дровяного, где глубины в 12 метров встречаем только в 16 милях от берега и 8 метров — в 6—7 милях. Залив, образуемый песчаной косой мыса Дровяного и коренным берегом, именуемый на старых картах „Залив Преображения", остался не промеренным, так как войти в него судну не позволяли малые глубины.
Переходы береговой партии на шлюпке через залив, небольшой шлюпочный промер, произведенный вблизи судна 17 августа, и вид водной поверхности дают основания
[274]

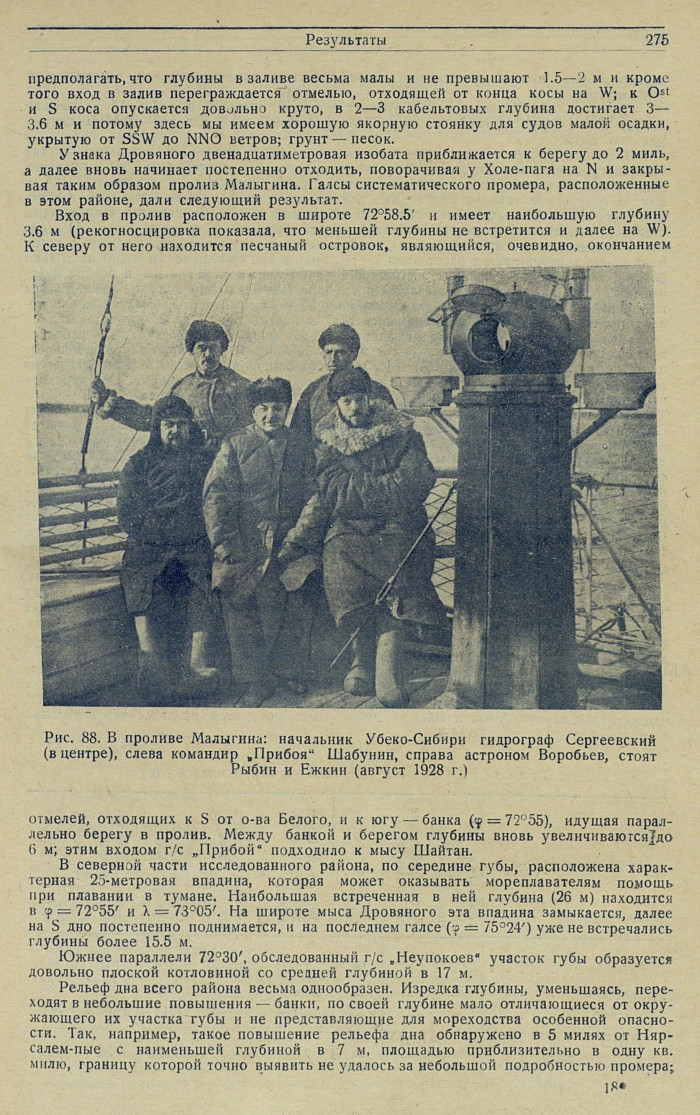

предполагать, что глубины в заливе весьма малы и не превышают 1.5—2 м и кроме того вход в залив переграждается отмелью, отходящей от конца косы на W; к Ost и S коса опускается довольно круто, в 2—3 кабельтовых глубина достигает 3—3.6 м и потому здесь мы имеем хорошую якорную стоянку для судов малой осадки, укрытую от SSW до ΝΝΟ ветров; грунт — песок.
У знака Дровяного двенадцатиметровая изобата приближается к берегу до 2 миль, а далее вновь начинает постепенно отходить, поворачивая у Холе-пага на N и закрывая таким образом пролиз Малыгина. Галсы систематического промера, расположенные в этом районе, дали следующий результат.
Вход в пролив расположен в широте 72°58.5' и имеет наибольшую глубину
3.6 м (рекогносцировка показала, что меньшей глубины не встретится и далее на W). К северу от него находится песчаный островок, являющийся, очевидно, окончанием
отмелей, отходящих к S от о-ва Белого, и к югу — банка (φ = 72°55), идущая параллельно берегу в пролив. Между банкой и берегом глубины вновь увеличиваются до 6 м; этим входом г/с „Прибой“ подходило к мысу Шайтан.
В северной части исследованного района, по середине губы, расположена характерная 25-метровая впадина, которая может оказывать мореплавателям помощь при плавании в тумане. Наибольшая встреченная в ней глубина (26 м) находится в φ = 72°55' и λ = 73°05'. На широте мыса Дровяного эта впадина замыкается, далее на S дно постепенно поднимается, и на последнем галсе (φ = 75°24') уже не встречались глубины более 15.5 м.
Южнее параллели 72°30', обследованный г/с "Неупокоев" участок губы образуется довольно плоской котловиной со средней глубиной в 17 м.
Рельеф дна всего района весьма однообразен. Изредка глубины, уменьшаясь, переходят в небольшие повышения — банки, по своей глубине мало отличающиеся от окружающего их участка губы и не представляющие для мореходства особенной опасности. Так, например, такое повышение рельефа дна обнаружено в 5 милях от Няр-салем-пые с наименьшей глубиной в 7 м, площадью приблизительно в одну кв. милю, границу которой точно выявить не удалось за небольшой подробностью промера;
[275]

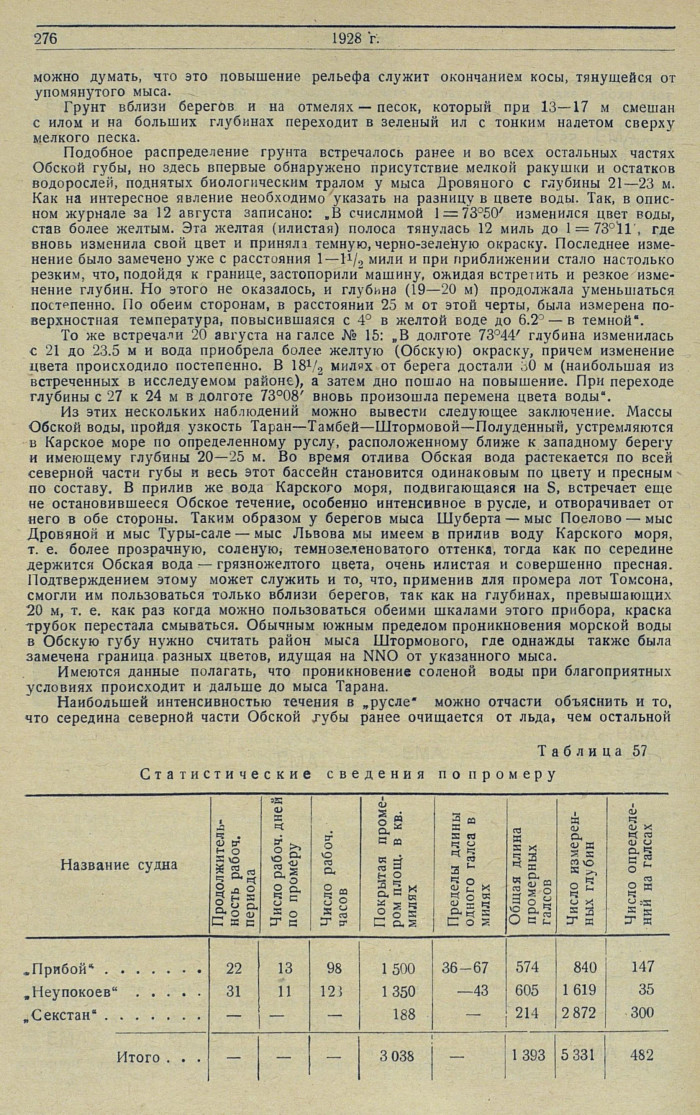

можно думать, что это повышение рельефа служит окончанием косы, тянущейся от упомянутого мыса.
Грунт вблизи берегов и на отмелях — песок, который при 13—17 м смешан с илом и на больших глубинах переходит в зеленый ил с тонким налетом сверху мелкого песка.
Подобное распределение грунта встречалось ранее и во всех остальных частях Обской губы, но здесь впервые обнаружено присутствие мелкой ракушки и остатков водорослей, поднятых биологическим тралом у мыса Дровяного с глубины 21—23 м. Как на интересное явление необходимо указать на разницу в цвете воды. Так, в описном журнале за 12 августа записано: "В счислимой l = 73°50' изменился цвет воды, став более желтым. Эта желтая (илистая) полоса тянулась 12 миль до l = 73°11', где вновь изменила свой цвет и приняла темную, черно-зеленую окраску. Последнее изменение было замечено уже с расстояния 1—1 1/2, мили и при приближении стало настолько резким, что, подойдя к границе, застопорили машину, ожидая встретить и резкое изменение глубин. Но этого не оказалось, и глубина (19—20 м) продолжала уменьшаться постепенно. По обеим сторонам, в расстоянии 25 м от этой черты, была измерена поверхностная температура, повысившаяся с 4° в желтой воде до 6.2°— в темной".
То же встречали 20 августа на галсе № 15: „В долготе 73°44' глубина изменилась с 21 до 23.5 м и вода приобрела более желтую (Обскую) окраску, причем изменение цвета происходило постепенно. В 18 1/2 милях от берега достали 30 м (наибольшая из встреченных в исследуемом районе), а затем дно пошло на повышение. При переходе глубины с 27 к 24 м в долготе 73°08' вновь произошла перемена цвета воды".
Из этих нескольких наблюдений можно вывести следующее заключение. Массы Обской воды, пройдя узкость Таран—Тамбей—Штормовой—Полуденный, устремляются в Карское море по определенному руслу, расположенному ближе к западному берегу и имеющему глубины 20—25 м. Во время отлива Обская вода растекается по всей северной части губы и весь этот бассейн становится одинаковым по цвету и пресным по составу. В прилив же вода Карского моря, подвигающаяся на S, встречает еще не остановившееся Обское течение, особенно интенсивное в русле, и отворачивает от него в обе стороны. Таким образом у берегов мыса Шуберта — мыс Поелово — мыс Дровяной и мыс Туры-сале — мыс Львова мы имеем в прилив воду Карского моря, т. е. более прозрачную, соленую, темнозеленоватого оттенка, тогда как по середине держится Обская вода — грязножелтого цвета, очень илистая и совершенно пресная. Подтверждением этому может служить и то, что, применив для промера лот Томсона, смогли им пользоваться только вблизи берегов, так как на глубинах, превышающих 20 м, т. е. как раз когда можно пользоваться обеими шкалами этого прибора, краска трубок перестала смываться. Обычным южным пределом проникновения морской воды в Обскую губу нужно считать район мыса Штормового, где однажды также была замечена граница разных цветов, идущая на NNO от указанного мыса.
Имеются данные полагать, что проникновение соленой воды при благоприятных условиях происходит и дальше до мыса Тарана.
Наибольшей интенсивностью течения в „русле" можно отчасти объяснить и то, что середина северной части Обской губы ранее очищается от льда, чем остальной
Таблица 57
Статистические сведения по промеру
Название судна/Продолжительность рабоч. периода/Число рабоч. дней по промеру/Число рабоч. часов/Покрытая промером площ. в кв. милях/Пределы длины одного галса в милях/Общая длина промерных галсов/Число измеренных глубин/Число определений на галсах
„Прибой"..... 22 13 98 1500 36-67 574 840 147
„Неупокоев"..... 31 11 123 1 350 —43 605 1 619 35
„Секстан*..... — — — 188 214 2 872 300
Итого ..... — — — 3 038 — 1 393 5 331 482
[276]

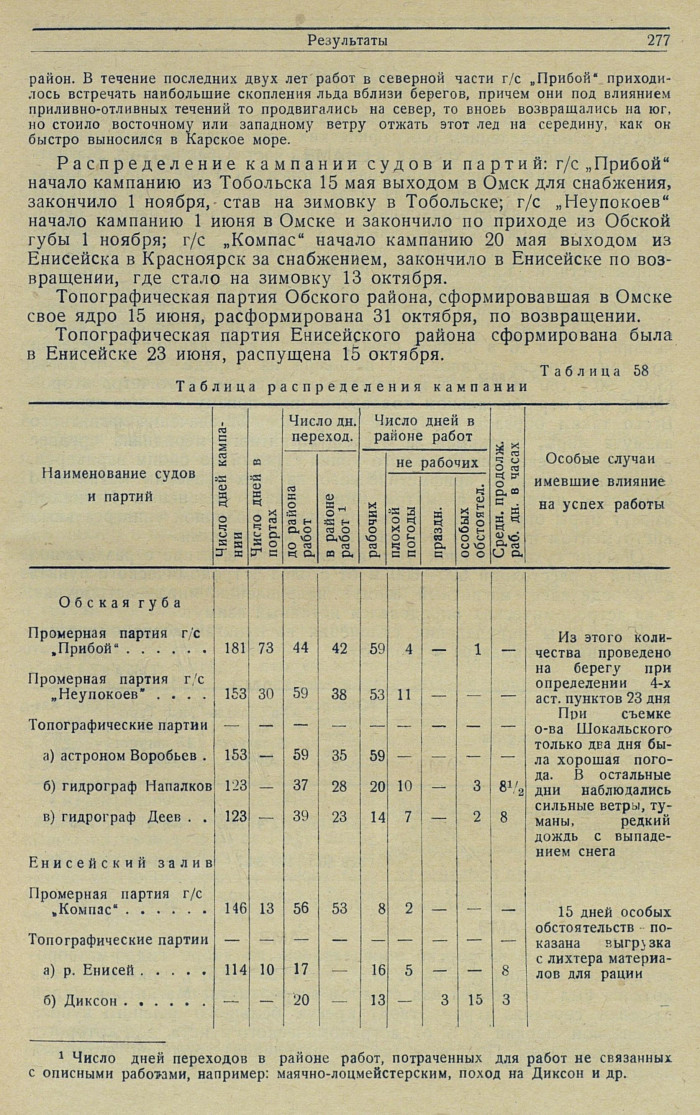

район. В течение последних двух лет работ в северной части г/с „Прибой" приходилось встречать наибольшие скопления льда вблизи берегов, причем они под влиянием приливно-отливных течений то продвигались на север, то вновь возвращались на юг, но стоило восточному или западному ветру отжать этот лед на середину, как он быстро выносился в Карское море.
Распределение кампании судов и партий: г/с „Прибой" начало кампанию из Тобольска 15 мая выходом в Омск для снабжения, закончило 1 ноября, став на зимовку в Тобольске; г/с „Неупокоев" начало кампанию 1 июня в Омске и закончило по приходе из Обской губы 1 ноября; г/с „Компас" начало кампанию 20 мая выходом из Енисейска в Красноярск за снабжением, закончило в Енисейске по возвращении, где стало на зимовку 13 октября.
Топографическая партия Обского района, сформировавшая в Омске свое ядро 15 июня, расформирована 31 октября, по возвращении.
Топографическая партия Енисейского района сформирована была в Енисейске 23 июня, распущена 15 октября.
Τаблица 58
Таблица распределения кампании
Наименование судов и партий/Число дней кампании/Число дней в портах/Число дн.переход.(до района работ/в районе работ {1})/Число дней в районе работ (рабочих/не рабочих)[плохой погоды/праздн./особых обстоятел.]/Средн. продолж, раб. дн. в часах /Особые случаи имевшие влияние на успех работы
Обская губа
Промерная партия г/с "Прибой"...... 181 73 44 42 59 4 — 1 — Из этого количества проведено на берегу при определении 4-х аст. пунктов 23 дня При съемке о-ва Шокальского только два дня была хорошая погода. В остальные дни наблюдались сильные ветры, туманы. редкий дождь с выпадением снега
Промерная партия г/с „Неупокоев" .... 153 30 59 38 53 11 — — —
Топографические партии — — — — — — — — —
а) астроном Воробьев . 153 — 59 35 59 — — — —
б) гидрограф Напалков 123 — 37 28 20 10 — 3 8 1/2
в) гидрограф Деев . . 123 — 39 23 14 7 — 2 8
Енисейский залив
Промерная партия г/с "Компас"...... 146 13 56 53 8 2 — — — 15 дней особых обстоятельств показана выгрузка с лихтера материалов для рации
Топографические партии — — — — — — — — —
а) р. Енисей..... 114 10 17 — 16 5 — — 8
б) Диксон...... — — 20 — 13 — 3 15 3
{1} Число дней переходов в районе работ, потраченных для работ не связанных с описными работами, например: маячно-лоцмейстерским, поход на Диксон и др.[277]
